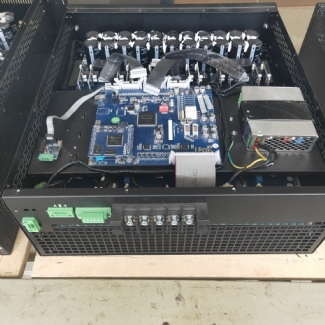

APF有源電力濾波器

APF通過外部互感器CT，實時檢測電網電流或者負載電流，控制器通過快速傅里葉變換提取出負載的基波電流、各次諧波電流，通過dq旋轉坐標得到有功、無功、負序等數據，然后通過IGBT功率變換器產生與補償目標（諧波、無功、不平衡）大小相等相位相反的補償電流注入電網，實現對電網側的電能質量改善功能。
