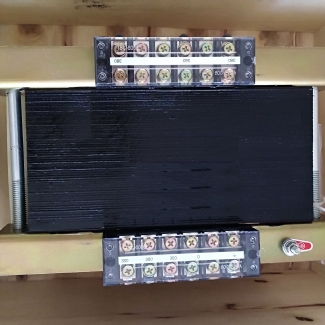

三相干式隔離變壓器
型號：AC-SGAC-SG系列三相干式隔離變壓器目的是提供負載和電源側之間的電隔離，在配電系統中，防止電沖擊，以保護所連接設備的絕緣損壞，還提供中性點連接形成隔離或接地。通過初次級間與連接的靜電屏蔽及加強的絕緣，該類隔離變壓器能提供敏感負載的隔離以防止電源系統遭受嚴峻的大氣干擾。另外，利用其鐵芯的高頻損耗大的特點從而抑制高頻雜波傳入控制回路。
產品介紹
產品識別碼：
例如：AC-SG-6000
(公司代碼：AC為公司簡稱，系列代號：三相S、干式G，額定輸出容量：6000VA。)
輸入/初級電壓：660V、400V、220V、380V等，輸出/次級電壓：380V、220V、110V、36V、24V等。

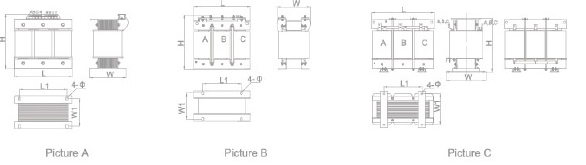

外形圖：

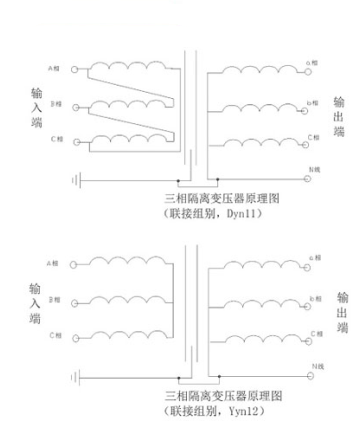

接線原理圖：
產品尺寸表：
| 產品型號 | 額定容量(KVA) | L | W | H | 安裝孔4-Φ | 絕緣等級 |
| AC-SG-0.5K | 0.5 | 185 | 135 | 205 | 8 | F、H |
| AC-SG-0.8K | 0.8 | 185 | 135 | 205 | 8 | F、H |
| AC-SG-1.0K | 1 | 185 | 155 | 205 | 8 | F、H |
| AC-SG-1.5K | 1.5 | 250 | 155 | 260 | 9 | F、H |
| AC-SG-2.0K | 2 | 250 | 155 | 260 | 9 | F、H |
| AC-SG-3.0K | 3 | 250 | 165 | 260 | 9 | F、H |
| AC-SG-4.0K | 4 | 300 | 190 | 305 | 11 | F、H |
| AC-SG-5.0K | 5 | 300 | 190 | 305 | 11 | F、H |
| AC-SG-6.0K | 6 | 300 | 190 | 305 | 11 | F、H |
| AC-SG-8.0K | 8 | 360 | 220 | 360 | 15 | F、H |
| AC-SG-10K | 10 | 440 | 250 | 390 | 15 | F、H |
| AC-SG-12K | 12 | 440 | 265 | 390 | 15 | F、H |
| AC-SG-15K | 15 | 470 | 285 | 460 | 15 | F、H |
| AC-SG-20K | 20 | 485 | 320 | 485 | 15 | F、H |
| AC-SG-25K | 25 | 485 | 330 | 485 | 15 | F、H |
| AC-SG-30K | 30 | 485 | 340 | 485 | 15 | F、H |
| AC-SG-40K | 40 | 540 | 400 | 570 | 15 | F、H |
| AC-SG-50K | 50 | 540 | 400 | 570 | 15 | F、H |
| AC-SG-80K | 80 | 660 | 450 | 640 | 15 | F、H |
