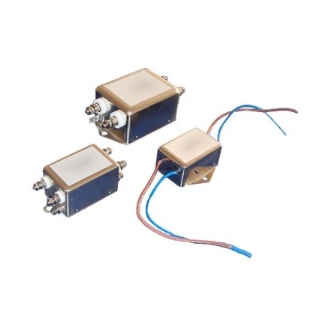

EMI直流電源濾波器
型號：AC-DCF1、該類產品具有不錯的干擾抑制能力，用于使用直流電源的各類敏感電子設備和電子測量儀器（通訊設備，直放站，基站，開關電源）的直流側；程控交換機直流電源輸入端，開關電源直流電源輸入端。 2、高插入損耗，可用來防止瞬間脈沖干擾和連續或間斷的其它干擾。 3、產品性能可靠，用于各種工業場合。 4、另有多種尺寸可供選擇；常規通用，安裝方便。
產品介紹
產品識別碼：
例如：AC-DCF020
(公司代碼：AC為公司簡稱，DCF為產品類別，020為額定電流20A。)
產品尺寸表：
| 產品型號 | 額定電流 | 額定電壓 | 產品外觀圖 | 泄露電流 | 尺寸/Size(unit:mm) | 端子 | |||||
| 長 | 寬 | 高 | 孔距長 | 孔距寬 | 安裝孔 | ||||||
| AC-DCF001 | 1A | DC24V? | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF005 | 5A | DC24V? | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF006 | 6A | DC24V? | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF010 | 10A | DC24V? | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF020 | 20A | DC24V? | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF030 | 30A | DC24V? | fig.2 | 0.8Max | 139 | 107 | 43 | 51 | 95 | 4-Φ6.5 | M4 |
| AC-DCF050 | 50A | DC24V? | fig.2 | 0.8Max | 139 | 107 | 43 | 51 | 95 | 4-Φ6.5 | M6 |
| AC-DCF080 | 80A | DC24V? | fig.3 | 1.53Max | 220 | 86 | 58 | 184 | 60 | 4-Φ6.4*9.4 | M8 |
| AC-DCF100 | 100A | DC24V? | fig.4 | 1.53Max | 280 | 100 | 90 | 243 | 70 | 4-Φ6.4*9.4 | M8 |
| AC-DCF150 | 150A | DC24V? | fig.4 | 1.53Max | 280 | 100 | 90 | 243 | 70 | 4-Φ6.4*9.4 | M10 |
| AC-DCF200 | 200A | DC24V? | fig.4 | 1.53Max | 280 | 100 | 90 | 243 | 70 | 4-Φ6.4*9.4 | M10 |

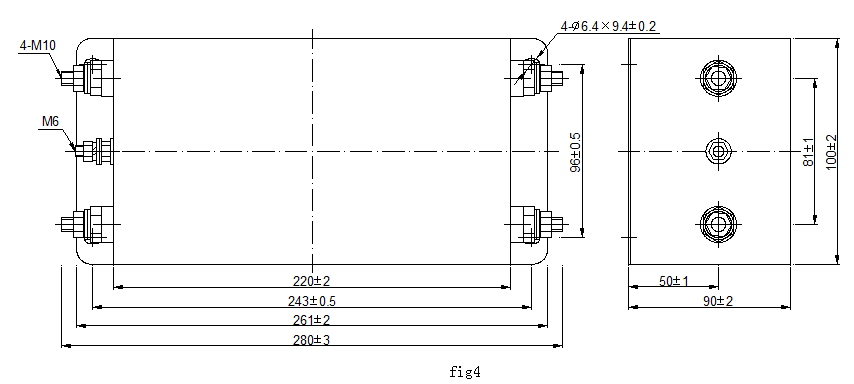

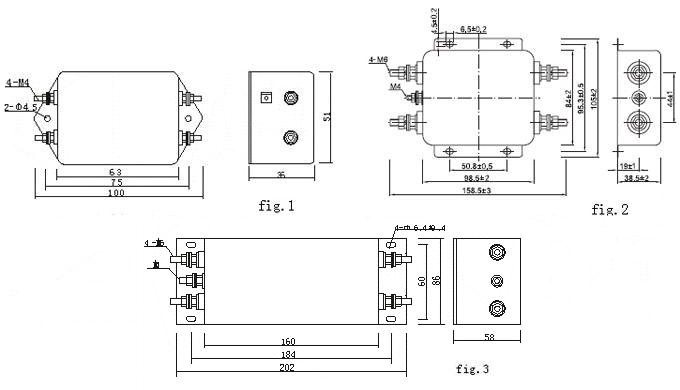

產品外觀圖：
