直流平波電抗器
型號：AC-DCLAC-DCL系列直流平波電抗器產品，具有直流電阻小、抗電磁力能力強、短時間過載能力強、體積小、溫升低、噪音小等特點。通常安裝在變頻器的直流母線端，在直流電路中可以減少電流脈動；改善電容濾波造成的輸入電流波形畸變，減少和防止因沖擊電流造成整流橋損壞和電容過熱，提高功率因素，降低直流母線交流脈沖，限制電網電壓的瞬變。
產品介紹
產品識別碼：
例如：AC-DCL400、AC-DCL-T400
(公司代碼：AC為公司簡稱，DCL為產品類別，400為額定電流400A，-T代表電抗器線圈繞組材質為銅的。)

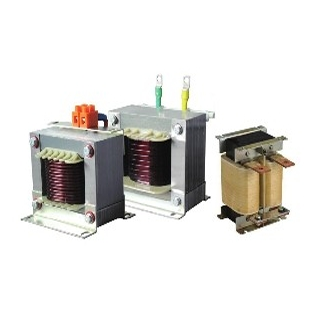

產品外觀圖：

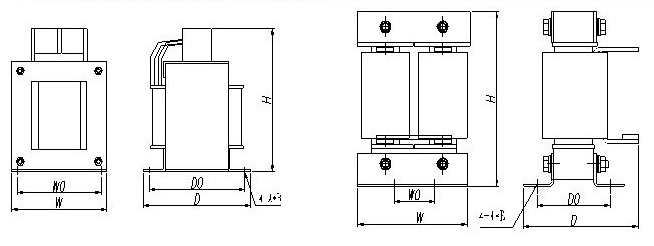

產品尺寸表(Product Size)：
備注：工作電壓為DC500V-DC1000V.
| 產品型號 | 額定電流 | 電壓降 | 適配變頻器功率 | 尺寸/Siuze(unit:mm) | ||||
| W | D | H | WO | DO | ||||
| AC-DCL010 | 10A | 4% | 0.4KW-4KW | 96 | 95 | 110 | 80 | 65 |
| AC-DCL015 | 15A | 4% | 5.5KW | 96 | 95 | 110 | 80 | 65 |
| AC-DCL020 | 20A | 4% | 7.5KW | 120 | 110 | 150 | 90 | 75 |
| AC-DCL030 | 30A | 4% | 11KW | 120 | 110 | 150 | 90 | 75 |
| AC-DCL040 | 40A | 4% | 15KW | 160 | 130 | 170 | 65 | 70 |
| AC-DCL050 | 50A | 4% | 18.5KW | 160 | 130 | 170 | 65 | 70 |
| AC-DCL060 | 60A | 4% | 22KW | 160 | 130 | 170 | 65 | 70 |
| AC-DCL080 | 80A | 4% | 30KW | 160 | 140 | 175 | 65 | 86 |
| AC-DCL110 | 110A | 4% | 37KW | 160 | 145 | 175 | 65 | 91 |
| AC-DCL120 | 120A | 4% | 45KW | 160 | 145 | 180 | 65 | 91 |
| AC-DCL150 | 150A | 4% | 55KW | 180 | 175 | 215 | 70 | 115 |
| AC-DCL200 | 200A | 4% | 75KW | 180 | 175 | 220 | 70 | 115 |
| AC-DCL250 | 250A | 4% | 90KW | 180 | 180 | 260 | 70 | 115 |
| AC-DCL275 | 275A | 4% | 110KW | 185 | 185 | 260 | 70 | 115 |
| AC-DCL300 | 300A | 4% | 132KW | 185 | 185 | 260 | 70 | 115 |
| AC-DCL400 | 400A | 4% | 160KW | 185 | 190 | 265 | 70 | 115 |
| AC-DCL500 | 500A | 4% | 185KW-200KW | 210 | 210 | 295 | 90 | 125 |
| AC-DCL600 | 600A | 4% | 220KW-250KW | 210 | 210 | 295 | 90 | 135 |
| AC-DCL800 | 800A | 4% | 280KW-315KW | 215 | 215 | 300 | 90 | 145 |
| AC-DCL1000 | 1000A | 4% | 400KW | 250 | 225 | 360 | 130 | 150 |
產品線圈繞組材質：10A-1600A默認為鋁的(若需求為全銅的請注明),1800A-6000A為全銅的.
