制動單元
型號：AC-CDBR、CDBRCDBR系列制動單元的作用是針對馬達在減速過程中產生的再生能量，以耗能的形式消耗在制動電阻上，從而發揮變頻器的制動性能以及縮短變頻器的制動時間；保持變頻器直流母線電壓在某一安全范圍以下，母線電壓達到制動單元的斬波電壓時，IGBT導通，通過制動電阻消耗電機所產生的再生電能，母線電壓降到制動單元的斬波電壓時，IGBT關斷，可彌補普通變頻器的制動速度慢、制動轉矩小的不足；可無間縫隙并聯安裝使用。
產品介紹
產品識別碼：
例如：AC-CDBR4045B、CDBR-4045B
(公司代碼：AC為公司簡稱，CDBR為產品類別，4為電壓等級三相400V，045B為對應變頻器產品功率型號。)

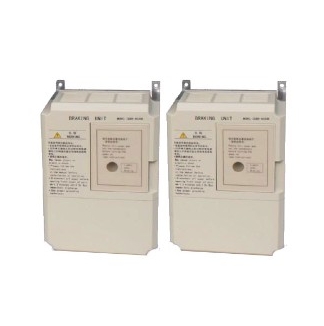

產品外觀圖：

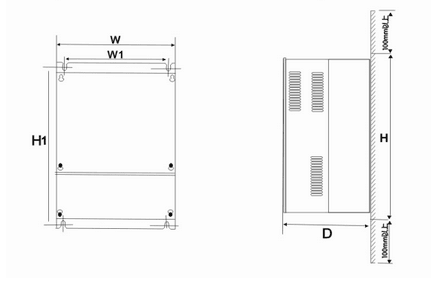

產品尺寸表：
| 產品型號 | 額定電流 (A) | 峰值電流 (A) | 變頻器電壓 (V) | 變頻器功率 (KW) | 尺寸/Size(unit:mm) | ||||
| W | D | H | W1 | H1 | |||||
| AC-CDBR4030B（舊款） | 13A | 50A | 400V | 11KW-30KW | 100 | 153 | 240 | 70 | 228 |
| AC-CDBR4045B（舊款） | 18A | 75A | 400V | 37KW-45KW | 100 | 153 | 240 | 70 | 228 |
| AC-CDBR4110B（舊款） | 45A | 300A | 400V | 75KW-110KW | 187 | 163 | 320 | 120 | 304 |
| CDBR-4030B | 13A | 50A | 400V | 11KW-30KW | 130 | 130 | 180 | 120 | 170 |
| CDBR-4045B | 18A | 75A | 400V | 37KW-45KW | 130 | 130 | 180 | 120 | 170 |
| CDBR-4055B | 20A | 100A | 400V | 55KW | 130 | 130 | 180 | 120 | 170 |
| CDBR-4075B | 33A | 150A | 400V | 75KW | 130 | 155 | 280 | 120 | 270 |
| CDBR-4090B | 40A | 200A | 400V | 90KW | 153 | 175 | 280 | 120 | 270 |
| CDBR-4110B | 45A | 300A | 400V | 110KW | 187 | 163 | 320 | 120 | 304 |
| CDBR-4160B | 60A | 400A | 400V | 132KW-160KW | 250 | 190 | 370 | 210 | 355 |
| CDBR-4220B | 80A | 600A | 400V | 185KW-220KW | 250 | 190 | 370 | 210 | 355 |
| CDBR-4350B | 120A | 900A | 400V | 250KW-315KW | 250 | 190 | 370 | 210 | 355 |
| CDBR-6045B | 25A | 75A | 690V | 18.5KW-45KW | 130 | 130 | 180 | 120 | 170 |
| CDBR-6300B | 110A | 450A | 690V | 160KW-220KW | 250 | 190 | 370 | 210 | 355 |
| CDBR-11220B | 60A | 200A | 1140V | 220KW | 250 | 190 | 370 | 210 | 355 |
